Impianti VRF a Catania

Direzione tecnica: Ing. Giuseppe Blasco, EGE certificato UNI CEI 11339:2023 n. 3316 · Aggiornato a ottobre 2026

La resa di un impianto VRF dipende quasi interamente dal progetto: calcoliamo carichi e contemporaneità, suddividiamo gli spazi per uso reale, verifichiamo lunghezze e dislivelli delle linee frigorifere e scegliamo unità interne e livelli sonori adatti a ogni ambiente.

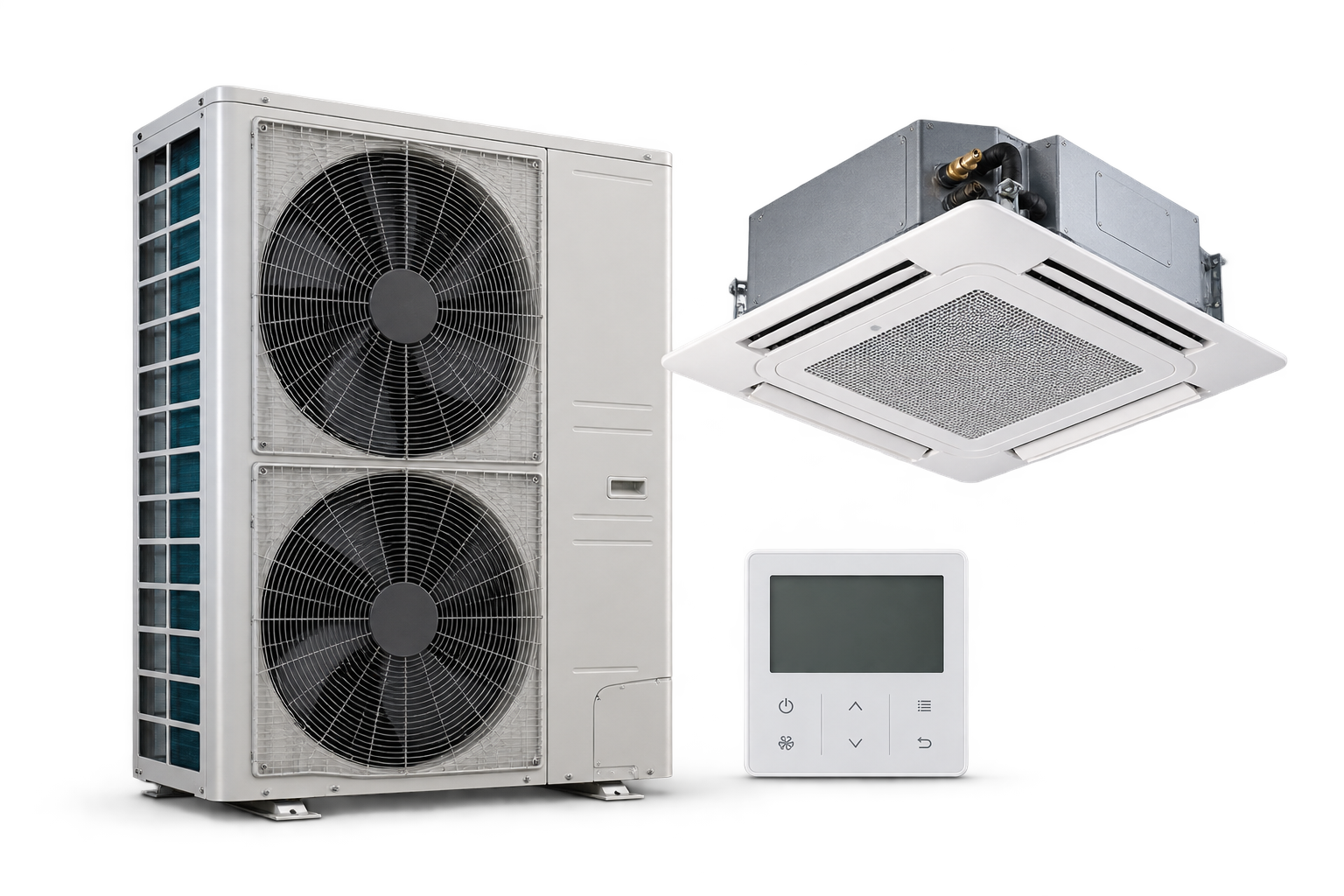

Come funziona. VRF sta per Variable Refrigerant Flow, flusso di refrigerante variabile. Un’unità esterna è collegata a più unità interne con un circuito frigorifero: il refrigerante arriva direttamente in ogni ambiente, senza centrale termica e senza circuito idraulico. Il compressore a inverter adatta di continuo la portata alla richiesta di ciascuna zona. Conta perché un edificio del terziario lavora quasi sempre a carico parziale: raramente tutti gli ambienti chiedono la massima potenza nello stesso momento.

Due tubi o tre tubi. Nei sistemi a pompa di calore (due tubi) tutte le unità interne lavorano nella stessa modalità: o raffrescano o riscaldano. Nei sistemi a recupero di calore (tre tubi) alcune zone possono raffrescare mentre altre riscaldano, e il calore tolto agli ambienti da raffrescare passa a quelli che ne hanno bisogno invece di essere disperso. In un edificio con facciate esposte in modo diverso, o con locali tecnici accanto agli uffici, è un risparmio concreto.

VRF o impianto idronico? Gli impianti VRF convengono quando servono molte zone indipendenti, gli spazi tecnici sono pochi, l’edificio lavora spesso a carico parziale e si vuole evitare un circuito idraulico; in ristrutturazione si installano anche più in fretta. L’impianto idronico, cioè una pompa di calore aria-acqua con ventilconvettori o pannelli radianti, resta preferibile se si vuole il riscaldamento a pavimento, se serve produrre acqua calda sanitaria con lo stesso generatore o se l’edificio ha pochi ambienti grandi usati in modo continuo. Realizziamo entrambe le soluzioni, quindi a decidere sono i numeri dell’edificio; a volte la risposta giusta è una configurazione mista.

Edifici esistenti. Prima di sostituire un impianto ricostruiamo i consumi reali e verifichiamo se convenga intervenire prima sull’involucro: cambiare impianto senza conoscere i consumi è il modo più comune per sovradimensionarlo.

Incentivi e fotovoltaico. Il VRF è una pompa di calore alimentata solo a energia elettrica. Se sostituisce un impianto di riscaldamento esistente può rientrare nel Conto Termico 3.0, e come società ESCO gestiamo la pratica GSE. Essendo tutto elettrico, si abbina bene a un impianto fotovoltaico: la climatizzazione estiva consuma proprio nelle ore di massima produzione. Il progetto integrato lo seguiamo insieme al partner tecnico MyArchimede.

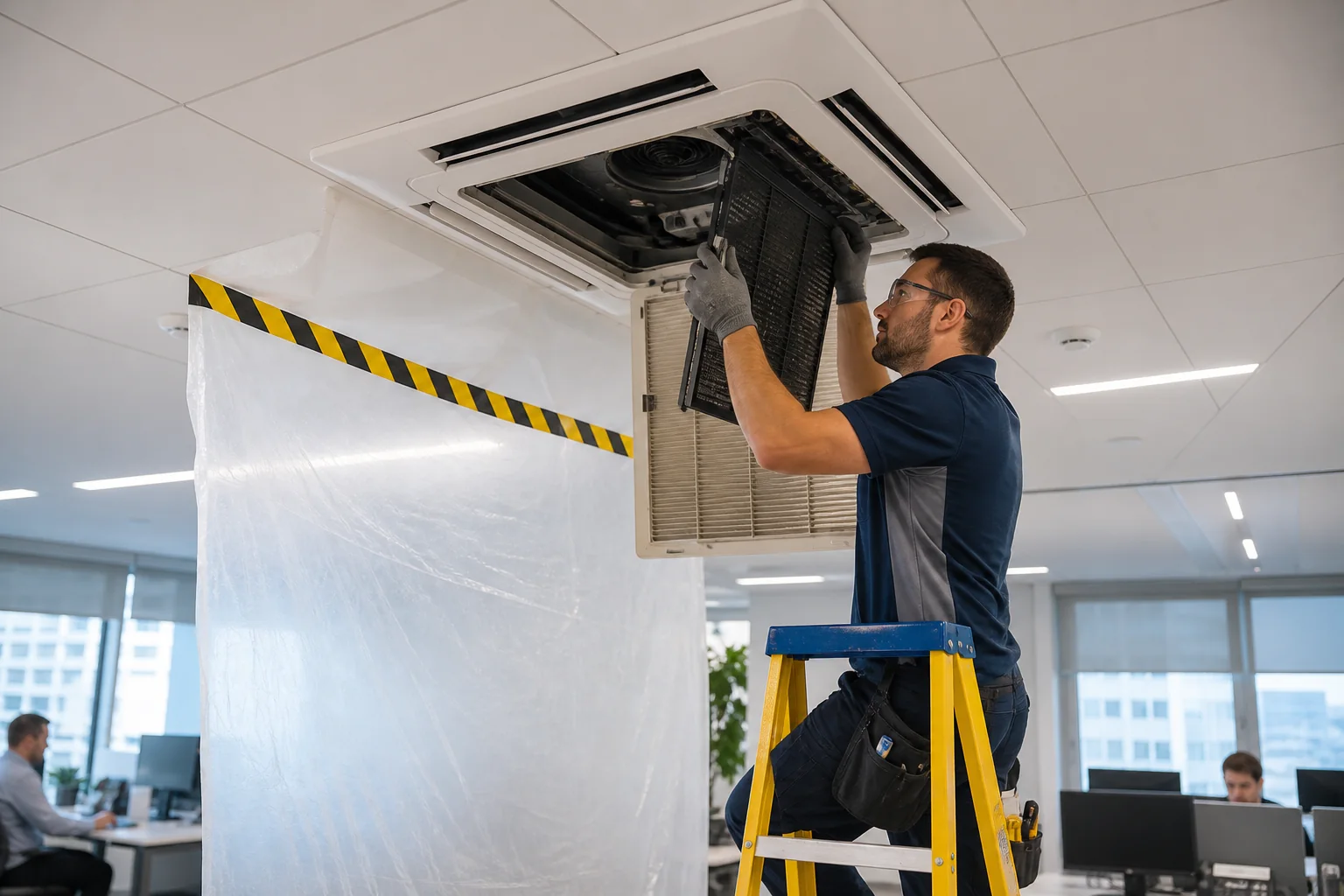

Manutenzione degli impianti VRF a Catania. Gli impianti VRF mantengono le prestazioni di progetto solo con una manutenzione programmata. Sulle unità interne puliamo filtri, batterie e scarichi della condensa; sulle unità esterne controlliamo scambiatori, ventilatori e collegamenti elettrici; sull’intero sistema verifichiamo sonde, regolazione e allarmi registrati. A questo si aggiungono i controlli delle perdite previsti dalla normativa F-GAS, che non sono facoltativi: la loro frequenza dipende dalla quantità di refrigerante, espressa in tonnellate di CO₂ equivalente.

Quanto refrigerante contiene un VRF. Un impianto VRF contiene molto più refrigerante di un climatizzatore domestico, perché il circuito arriva fino a ogni unità interna. Con l’R-410A, che ha un potenziale di riscaldamento globale (GWP) di 2.088, la soglia di 5 tonnellate di CO₂ equivalente corrisponde a circa 2,4 kg di gas e quella di 50 tonnellate a circa 24 kg; con l’R-32 (GWP 675) le stesse soglie valgono circa 7,4 e 74 kg. Per stabilire in quale fascia rientra un impianto si parte dalla carica indicata in targa, si somma quella aggiunta in cantiere per le linee frigorifere e si controlla il registro dell’apparecchiatura.

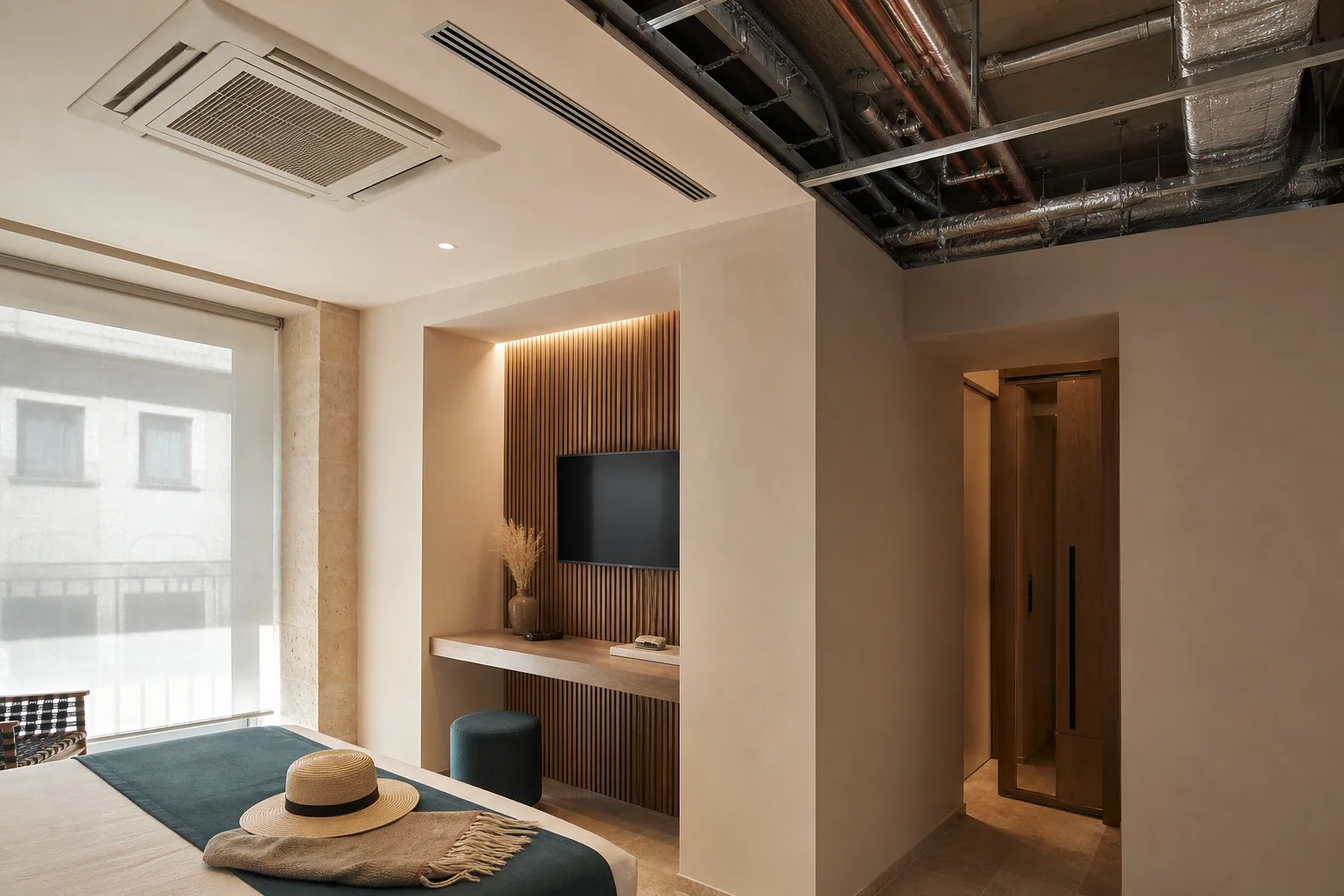

Quali unità interne scegliere. Gli impianti VRF accettano sullo stesso circuito unità interne di forme diverse, e la scelta dipende dall’ambiente più che dalla potenza. Le cassette a soffitto distribuiscono l’aria in quattro direzioni e sono la soluzione abituale negli uffici con controsoffitto. Le unità canalizzabili restano nascoste nel controsoffitto e servono uno o più locali attraverso bocchette: si usano nelle camere d’albergo, nelle sale riunioni e dove l’estetica conta. Le unità a parete sono le più semplici da installare in una ristrutturazione; quelle a pavimento o a consolle lavorano bene sotto le finestre e nei locali con soffitti alti.

Per ogni ambiente verifichiamo portata d’aria, lancio e livello sonoro, perché un’unità rumorosa in una camera o in uno studio medico è il difetto che si nota per primo.

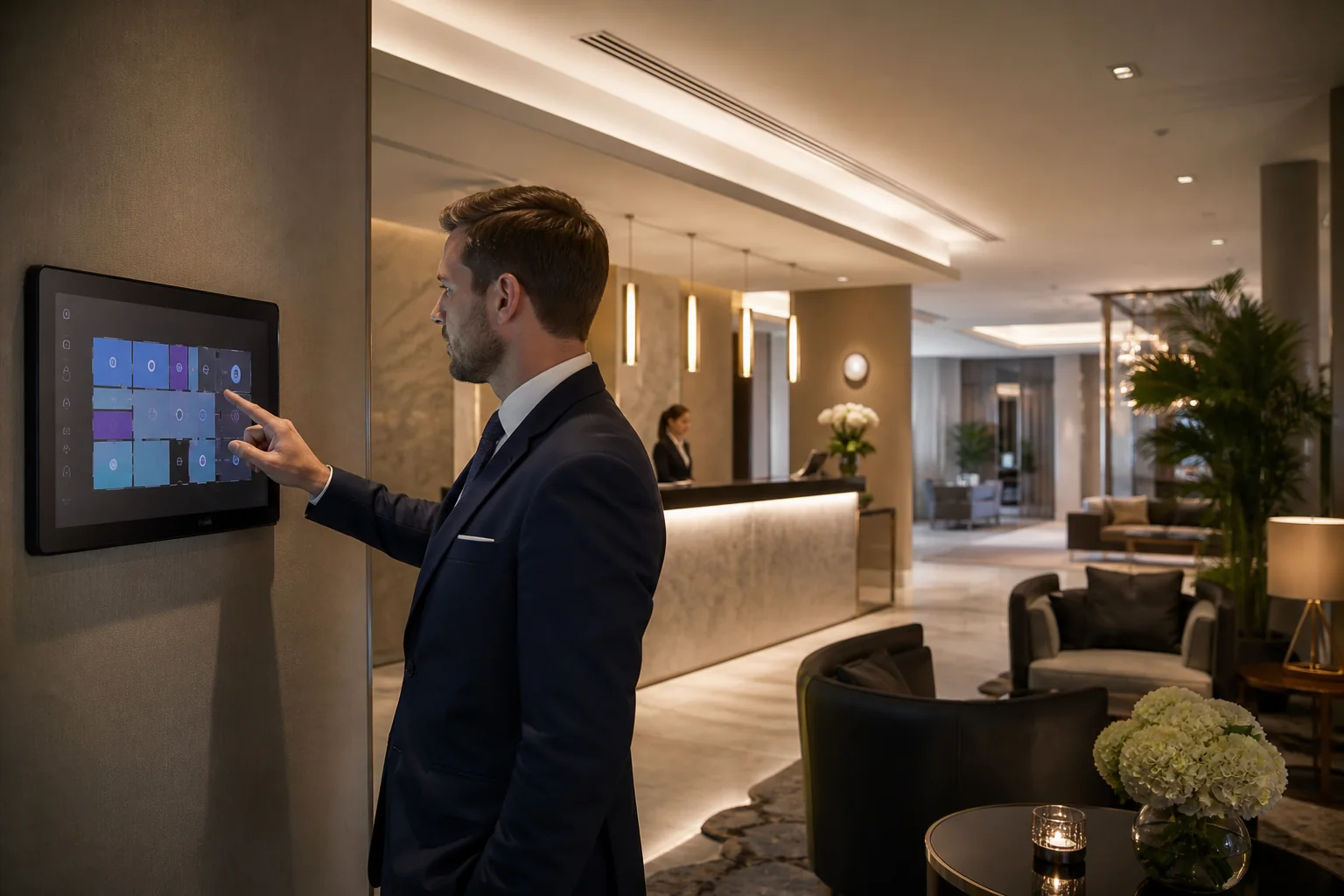

Regolazione e gestione centralizzata. Ogni unità interna ha il suo comando, a filo o a infrarossi, ma il vantaggio degli impianti VRF negli edifici del terziario è la gestione centralizzata. Da un unico pannello, o da remoto, si impostano orari, limiti di temperatura e spegnimenti programmati: in un hotel la camera può spegnersi quando l’ospite esce, in un ufficio l’impianto non resta acceso di notte o nel fine settimana.

Quando l’edificio ha già un sistema di supervisione, i principali costruttori di impianti VRF offrono interfacce verso protocolli diffusi come BACnet e Modbus, così climatizzazione, illuminazione e allarmi si controllano dallo stesso sistema. La logica di regolazione la definiamo in progetto insieme a chi gestirà l’edificio, non dopo l’installazione.

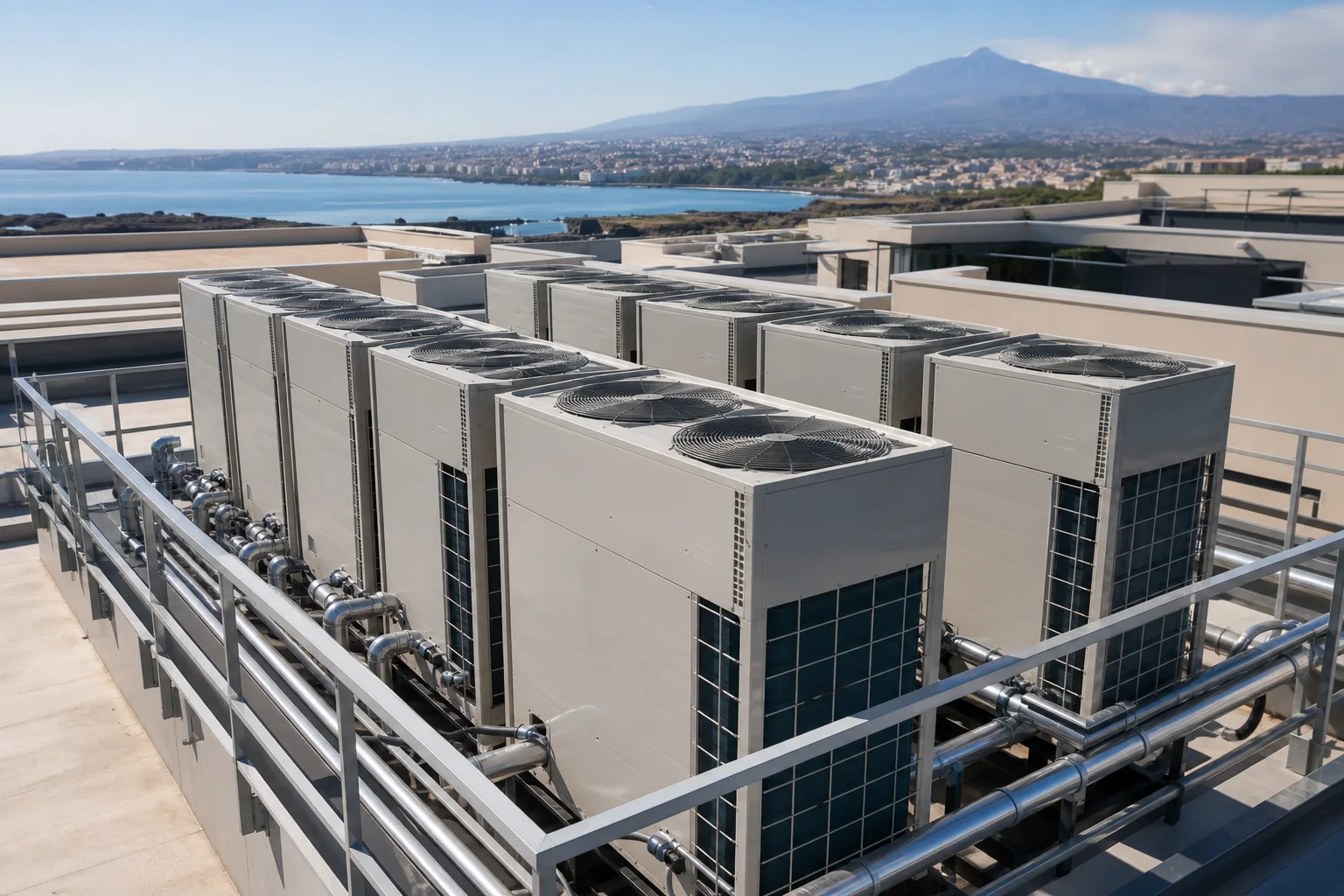

Dove installare le unità esterne. Le unità esterne degli impianti VRF hanno bisogno di aria libera attorno alle batterie, di spazio per la manutenzione e di un appoggio che non trasmetta vibrazioni alla struttura. Sui tetti piani si montano su basamenti o telai con supporti antivibranti; nei cortili e sui terrazzi tecnici bisogna evitare che l’aria calda espulsa venga riaspirata, perché in estate riduce la resa proprio nelle ore di punta.

A Catania contano soprattutto due fattori: il forte irraggiamento estivo sulle coperture e, negli edifici vicini al mare, la salsedine, che consiglia batterie con trattamento anticorrosione. Va considerato anche il rumore verso i vicini, soprattutto di notte, scegliendo bene la posizione e, dove serve, la modalità silenziosa della macchina.

Dal sopralluogo al collaudo. La realizzazione degli impianti VRF segue una sequenza precisa. Dopo il sopralluogo e il calcolo dei carichi definiamo il tracciato delle linee frigorifere, dei collegamenti elettrici e degli scarichi della condensa. In cantiere le tubazioni in rame vengono posate, brasate e isolate; il circuito viene messo in pressione con azoto per la prova di tenuta e poi portato sotto vuoto per eliminare aria e umidità.

La carica aggiuntiva di refrigerante si calcola sulle lunghezze e sui diametri reali delle linee, e va annotata, perché insieme alla carica di fabbrica determina le soglie F-GAS dell’impianto. Seguono la messa in servizio, il controllo delle unità una per una e la consegna della documentazione. Saltare uno di questi passaggi vuol dire problemi che emergono mesi dopo.

Edifici con più conduttori. Quando più uffici o più attività sono serviti dallo stesso impianto, la domanda più frequente è chi paga quanto. Negli impianti VRF il consumo elettrico è concentrato nell’unità esterna, ma diversi costruttori offrono sistemi di ripartizione che suddividono quel consumo in base al funzionamento di ciascuna unità interna. È una ripartizione calcolata, non una misura diretta come quella di un contatore, e conviene definirla prima dell’installazione insieme alla proprietà o all’amministratore. Se gli spazi lo consentono, l’alternativa è prevedere un impianto separato per ogni conduttore: costa di più all’inizio, ma rende i consumi indipendenti.

Quanto consuma un impianto VRF. Il consumo dipende dai carichi, dalle ore di funzionamento e dalla regolazione, quindi un numero valido per tutti gli edifici non esiste. I costruttori dichiarano l’efficienza stagionale secondo le regole europee di progettazione ecocompatibile, ma il dato che conta è quello misurato sull’edificio. Per questo, negli interventi di sostituzione, confrontiamo i consumi reali prima e dopo e, come ESCO, possiamo documentarli con una diagnosi energetica. Le scelte che pesano di più sono di progetto: zone suddivise bene, unità esterne non sovradimensionate, orari e temperature gestiti dalla regolazione centralizzata degli impianti VRF.

Impianti VRF e ventilazione. Gli impianti VRF trattano l’aria dell’ambiente ma non la rinnovano. Negli uffici, nelle sale riunioni e nelle strutture sanitarie il ricambio d’aria va garantito con una ventilazione meccanica controllata, meglio se con recupero di calore, che riduce il carico sull’impianto sia in estate sia in inverno. Alcuni costruttori offrono recuperatori e unità di trattamento dell’aria collegabili allo stesso circuito degli impianti VRF e gestiti dalla stessa regolazione. Portate d’aria, posizione delle prese e silenziosità si dimensionano insieme alla climatizzazione, perché due impianti progettati separatamente finiscono per lavorare uno contro l’altro.

Cosa preparare per il sopralluogo. Il sopralluogo è più utile se troviamo già alcune informazioni: le planimetrie dell’edificio, anche non aggiornate; l’uso e gli orari di ciascun ambiente; il numero di persone presenti nelle ore di punta; le bollette elettriche, e del gas se c’è, degli ultimi dodici mesi; i dati dell’impianto esistente, se va sostituito. Per gli impianti VRF già in funzione servono anche il libretto di impianto e il registro dell’apparecchiatura, se esistono. Con questi dati il primo incontro serve già a decidere, non solo a raccogliere informazioni, e il preventivo per gli impianti VRF a Catania e provincia parte da numeri reali.
